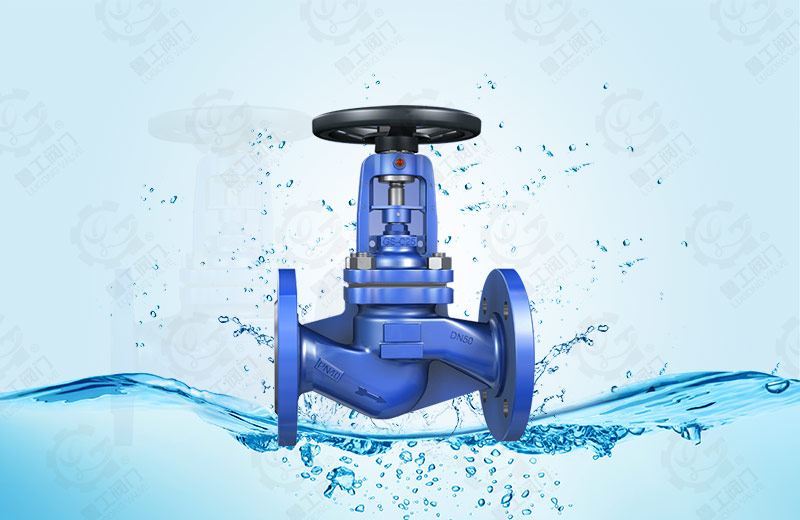

德標波紋管截止閥

發布時間： 2023/8/18

產品概述

德標波紋管截止閥是指用波紋管作為閥桿密封元件的閥門，采用良好的塑性、高的彈性極限、抗拉強度和疲勞強度，良好的焊接性能，穩定的彈性性能的優質奧氏體不銹鋼制造的波紋管，保證了閥門的不泄漏。在導熱油管路中，能節約大量熱油，防止環境污染，確保車間安全。廣泛應用于熱油系統、蒸汽系統、冷熱水系統等。

結構特點

1、德標波紋管截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿不泄漏。

2、閥瓣采用錐形設計，密封面與介質呈流線形，密封性能更好，使用壽命更長。雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合密封標準。

3、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。

主要性能規范

公稱壓力（MPa）	殼體試驗壓力（MPa）	密封試驗壓力(MPa)	適用溫度(℃)
1.6	2.4	1.76	≤350℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

注：系列閥門連接法蘭可根據用戶要求設計制造。

主要零件材料

部件名稱	材質
閥體	GS-C25、GGG-40、1.4401
閥座	1.4301、Stellite
閥瓣	1.4021、1.4401+ Stellite
銷子	1.4301、1.4401
波紋管組件	1.4301、1.4401
閥桿	1.4021、1.4301、1.4401
墊片	Flexible graphite + stainless steel
閥蓋	GS-C25、GGG-40、1.4401
螺母	ASTM 194-2H、A194-8
雙頭螺栓	ASTM 194-B7、A193-B8
填料	Flexible graphite
壓蓋	1C25、1.4301、1.4401
定位片	1C25
閥桿螺母	Copper alloy、D2、BL2
手輪	Carbon steel
并帽	1C45

主要規格尺寸及重量

型號	WJ41H-16
壓力等級	PN16
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	500
重量(Kg)	4	4.5	5	7	9	12.5	18	23	41	54	90	160	260	410	610

型號	WJ41H-25
壓力等級	PN25
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	450
重量(Kg)	4	4.5	5	7	9.5	13	19	24	43	57	95	168	300	510	680

型號	WJ41H-40
壓力等級	PN40
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	500
重量(Kg)	4	4.5	5	8	10	13.5	20	25	45	60	98	171	340	580	780
