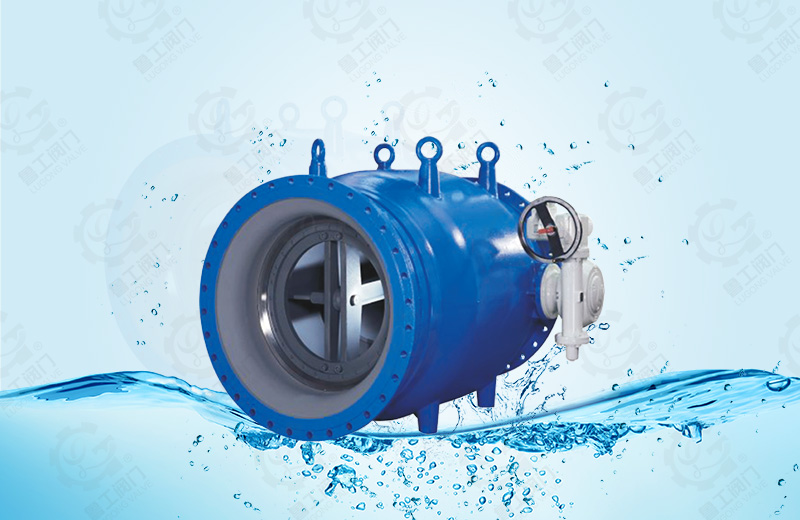

活塞式流量調節閥

首頁 >> 產品 >> 水力控制閥系列 >> 活塞式流量調節閥

產品型號：LHS941X
公稱通徑：DN400~2000mm
公稱壓力：PN0.25~1.6MPa
適用介質：水、熱水等
適用溫度：≤100℃
法蘭連接尺寸：GB4216.2～4216.5、GB/T17241.6
壓力試驗： GB/T13927

聯系我們

Prev Next

產品介紹

活塞式流量調節閥產品概述

活塞式流量調節閥是本公司技術人員在借鑒德國、日本先進經驗，總結國內設計制造及實用經驗的基礎上，根據流體力學特性而開發出來的調速調壓型閥門。已經在電站、引水、供水等領域得到了廣泛的應用。經過改進的本系列流量調節閥不但適用于清水，對于天然江河湖泊水、輕度污水具有良好的耐受能力。從設計結構和材料選用上解決了多年來流量調節閥易結垢，卡阻，驅動裝置偏大的難題。

活塞式流量調節閥性能規范

公稱壓力(MPa)	公稱通徑	試驗壓力(MPa)		適用介質	適用溫度
公稱壓力(MPa)	公稱通徑	殼體	密封	適用介質	適用溫度
0.25	400～2000	0.375	0.275	水、熱水等	≤100℃
0.6	200～1600	0.9	0.66
1	200～1600	1.5	1.1
1.6	200～1200	2.4	1.76

活塞式流量調節閥執行標準

壓力試驗	法蘭連接尺寸
GB/T13927	GB4216.2～4216.5、GB/T17241.6

活塞式流量調節閥主要零件材料

材料	零件名稱
HT200、HT250、QT450-10	閥體、端蓋、連桿架、法蘭管、曲柄
2Cr13、1Cr18Ni9Ti	閥桿、銷軸、活塞
1Cr18Ni9Ti	閥體密封圈
NBR	活塞密封圈
QT450-10	連桿
ZCuAI10Fe3、ZCuZn38Mn2Pb2	軸承
NBR	填料

活塞式流量調節閥主要連接尺寸

PN	DN	L	L1	L2	H	H1	Do	A	B
0.25	400	800	715	308	980	335	250	345	390
	450	900	749	347	1100	400	250	410	440
	500	1000	792	383	1180	450	300	460	500
	600	1200	847	458	1250	500	300	510	600
	700	1400	920	528	1390	600	300	580	700
	800	1600	980	599	1530	700	360	680	800
	900	1800	1030	674	1650	800	360	790	900
	1000	2000	1105	744	1800	900	400	860	1000
	1200	2400	1375	852	2010	1000	400	950	1130
	1400	2800	1380	1031	2230	1250	400	1250	1380
	1600	3200	1490	1183	2480	1450	400	1500	1600
	1800	3600	1780	1325	2720	1650	400	1750	1750
	2000	4000	1910	1476	2930	1850	400	2000	1950
0.6	200	400	600	162	820	175	200	150	180
	250	500	625	198	830	185	200	200	240
	300	600	650	233	880	235	200	250	280
	350	700	690	273	930	285	250	300	330
	400	800	715	308	980	335	250	345	390
	450	900	749	347	1100	400	300	410	440
	500	1000	792	383	1180	450	300	460	500
	600	1200	847	458	1250	500	300	510	600
	700	1400	920	528	1390	600	360	580	700
	800	1600	980	599	1530	700	360	680	800
	900	1800	1030	674	1650	800	400	790	900
	1000	2000	1105	744	1800	900	400	860	1000
	1200	2400	1250	890	2010	1050	400	950	1200
	1400	2800	1380	1031	2230	1250	400	1250	1400
	1600	3200	1490	1183	2480	1450	400	1500	1600
1.0	200	400	600	162	820	175	200	150	200
	250	500	625	198	830	185	200	200	250
	300	600	650	233	880	235	250	250	300
	350	700	690	273	930	285	250	300	350
	400	800	715	308	980	335	300	345	400
	450	900	749	347	1100	400	300	410	450
	500	1000	792	383	1180	450	300	460	500
	600	1200	847	458	1250	500	360	510	600
	700	1400	920	528	1390	600	360	580	700
	800	1600	980	599	1530	700	400	680	800
	900	1800	1030	674	1650	800	400	790	900
	1000	2000	1105	744	1800	900	400	860	1000
	1200	2400	1250	890	2010	1050	400	950	1200
	1400	2800	1380	1031	2230	1250	400	1250	1400
	1600	3200	1490	1183	2480	1450	400	1500	1600
1.6	200	400	625	162	820	175	250	150	200
	250	500	650	198	880	185	250	200	250
	300	600	690	233	930	235	300	250	300
	350	700	715	273	980	285	300	300	350
	400	800	749	308	1100	335	300	345	400
	450	900	792	347	1180	400	360	410	450
	500	1000	847	383	1250	450	360	460	500
	600	1200	920	458	1390	500	400	510	600
	700	1400	980	528	1530	600	400	580	700
	800	1600	1030	599	1650	700	400	680	800
	900	1800	1105	674	1800	800	400	790	900
	1000	2000	1250	744	2010	900	400	860	1000
	1200	2400	1380	890	2210	1050	400	950	1200
