產品概述

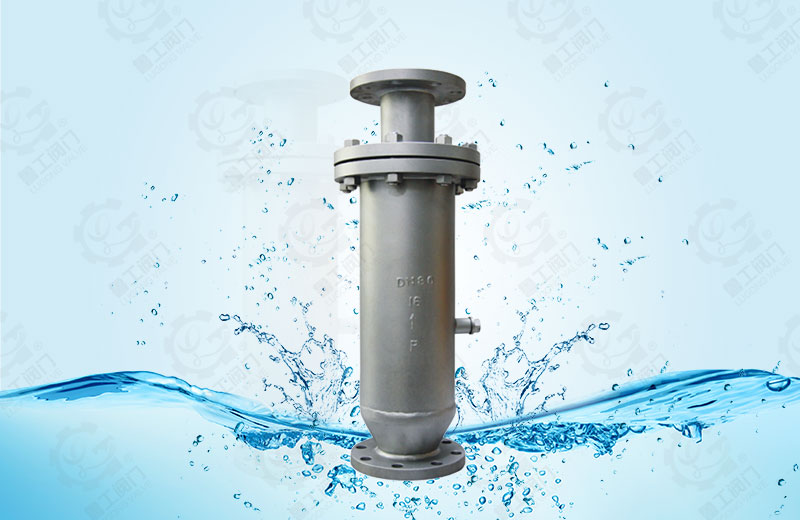

氧氣專用過濾器是專為制氧管網設計的一種特殊過濾器，過濾器同分流錐、過濾網管組成，水流推力主要起到氣體分流，因而避免過濾網受正面引起的破裂。
適用于石油、化工、化纖、輕工、水處理、市政工程等生產中生活用水、工業液體寄氣體，用以過濾其固體雜質。通常安裝在泵、壓縮機的入口或流量儀表、管道閥門、管道設備的管道前，使設備和管道免受堵塞和磨損。
結構特性
1、本產品適用于易燃、易爆、含塵氣體的管道過濾。
2、本產品在出廠時嚴格按脫脂工藝清洗除油除銹，用戶可直接將其與管道安裝后投運。
3、本產品具有確保氧氣設備安全運行、正常供氣的作用，因而已被冶金、化工、機械加工等行業廣泛選用。
4、本產品的濾筒（內管）和外筒與管道在同一直線，因而氣流能較平緩地進入濾筒內，基本上無紊流產生，壓損小于0.02MPa。
主要技術參數
| 設計標準 | HG/T 21627-91、GB/T 14382-93、SH/T 3411-99 |
| 法蘭標準 | GB/T 9112-2000、HG 20592-97、HG 20615-97 |
| 設計壓力 | PN0.6~25.0MPa、ANSI 150~800Lb |
| 工作溫度 | -40℃~650℃ |
| 閥體材質 | WCB、LCB、A105、Q235、CF8、CF8M、CF3、CF3M |
| 濾網材質 | SS304、SS316、纖維燒結氈、金屬燒結網 |
| 過濾精度 | 一般固體1~20目、一般液體30~80目、一般氣體100~400目 |

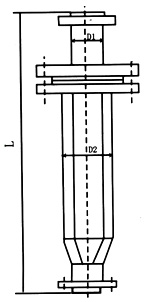

主要外形尺寸
|
公稱通徑 DN |
D1 | D2 | 結構長度L | |
| 1.6 | 2.5～4.0 | |||
| 40 | 45 | 89 | 450 | 460 |
| 50 | 57 | 108 | 510 | 500 |
| 65 | 73 | 133 | 600 | 600 |
| 80 | 89 | 219 | 620 | 640 |
| 100 | 108 | 219 | 720 | 770 |
| 125 | 133 | 273 | 820 | 900 |
| 150 | 159 | 325 | 920 | 1000 |
| 200 | 219 | 426 | 1200 | 1250 |
| 250 | 273 | 529 | 1650 | 1600 |
| 300 | 325 | 630 | 1700 | 1900 |
| 350 | 377 | 720 | 1800 | 2200 |
| 400 | 426 | 820 | 2100 | 2400 |
